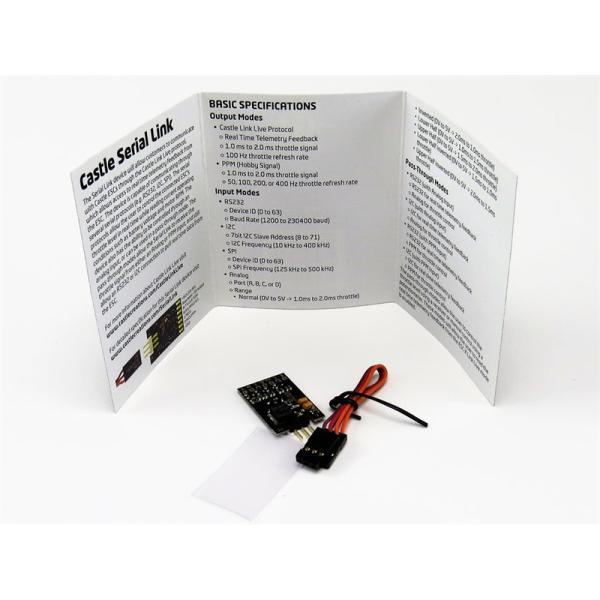

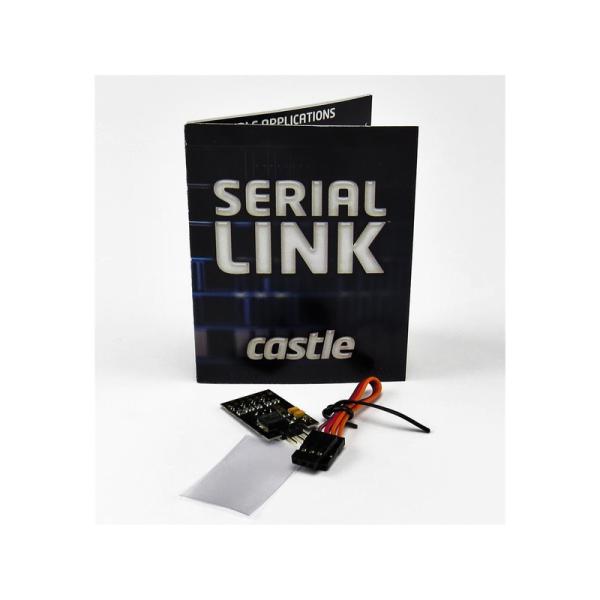

Charakteristika:Zařízení Serial Link vám umožní komunikovat s Castle regulátorem prostřednictvím protokolu Castle Link Live. K adaptéru je možno připojit zařízení s protokoly TTL Serial, I2C, SPI. Možnost zapojení: Vstup, Výstup, Průchozí režim. Nastavení přes Castle Link programátor.
Dostupné komunikační specifikace pro Casle Serial Link
Output mód
Protokol Castle Link Live
Záznam telemetrie v reálném čase
Signál plynu 1.0 ms to 2.0 ms
Obnovovací frekvence plynu 100 Hz
PPM
Signál plynu 1.0 ms to 2.0 ms
Obnovovací frekvence plynu 50, 100, 200, 400 Hz
Input mód
TTL Serial
Zařízení ID (0 až 63)
Baud rozsah (1200 až 230400 baud)
I2C
7-bitový I2C Slave Address (8 až 71)
I2C frekvence (10 kHz až 400 kHz)
SPI
Zařízení ID (0 až 63)
SPI frekvence (125 kHz až 500 kHz)
Analog
Port (A, B, C, D)
Rozsah
Normal (0V až 5V -> 1.0ms až 2.0ms plyn)
Inverted (0V až 5V -> 2.0ms až 1.0ms plyn)
Lower Half (0V až 5V -> 1.0ms až 1.5ms plyn)
Upper Half (0V až 5V -> 1.5ms až 2.0ms plyn)
Lower Half Inverted (0V až 5V -> 1.5ms až 1.0ms plyn)
Upper Half Inverted (0V až 5V -> 2.0ms až 1.5ms plyn)
Pass-Through mód
TTL Serial (s analogovým vstupem)
TTL Serial pro záznam telemetrie v reálném čase
Analog pro řízení plynu
I2C (s analogovým vstupem)
I2C Serial pro záznam telemetrie v reálném čase
Analog pro řízení plynu
TTL Serial (s PPM vstupem)
TTL Serial pro záznam telemetrie v reálném čase
PPM pro řízení plynu
I2C (s PPM vstupem)
I2C pro záznam telemetrie v reálném čase
PPM pro řízení plynu
